Elementi za zakoličevanje prehodnice oblike klotoide s pravokotnimi koordinatami
l, d, yl, ΔR, e, τl, ωl, φl in koordinati x, y
Avtor: Vid Gregorač, Copyright: Vid Gregorač
(Ta program je kot priloga učbenika: V. Gregorač, 2018, Osnove projektiranja cest in voziščne konstrukcije, Pipinova knjiga, Podsmreka.)

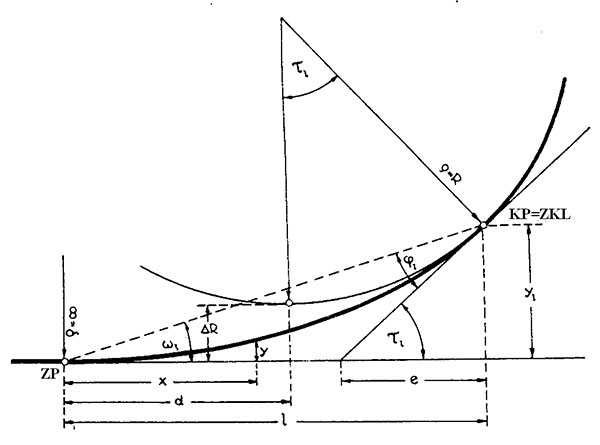

Prikaz značilnih elementov za geometrično konstrukcijo klotoide (prehodnice) (po B. Žnideršič, 1978).
Pregled polmerov in dolžin prehodnic kot v Priročniku (po B. Žnideršič, 1978) (Prikaži tabelo)
|
